光开关的发展趋势是什么？
光开关正朝着集成化、高速低功耗、智能化可编程、混合交换架构融合、新型材料与物理机制探索及应用场景扩展等方向演进，以适配 AI 计算、5G/6G、数据中心与量子通信等场景需求。 核心发展趋势详解 集成化与片上光交换深化 硅基光子学推动光开关与激光器、调制器、探测器等集成于同一芯片，形成光交换 SoC，实现体积缩小、功耗降低与成本优化，助力光开关向城域网、接入网下沉。 异质集成技术融合不同材料优势，如硅与铌酸锂、III-V 族材料结合，兼顾高速与低功耗特性，支撑大规模片上交换矩阵开发。 高速与低功耗性能突破 响应速度持续提升，电光、声光等固态光开关向亚纳秒级迈进，MEMS 光开关响应时间压缩至毫秒内，满足 AI 计算与超算低延迟需求。 相变材料、石墨烯、氮化铝等新型材料探索加速，旨在实现更低功耗与更快切换，如相变材料光开关功耗可降至皮瓦级，响应时间达亚纳秒。 智能化与可编程化升级 结合 SDN/NFV 与 AI 技术，光开关具备智能调度、流量预测与故障自愈能力，通过机器学习算法提前配置光路，提升链路利用率并缩短恢复时间。 远程控制、自诊断与自适应网络配置功能普及，实现网络资源动态优化，适配数据中心与 6G 承载网的灵活调度需求。 混合交换架构融合

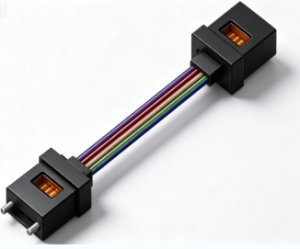

MT跳线的定义、特点与应用场景
MT 跳线的定义 MT 跳线是指采用MT 系列连接器（如 MT-RJ、MPO/MPT 等）的多芯光纤跳线，其核心部件为 MT 插芯。MT 插芯端面带有两个直径 0.7mm 的精密导引孔，通过与导引针配合实现精准定位，可同时容纳 2~72 芯光纤（常见为 12 芯、24 芯），适用于高密度、多通道的光纤链路连接。 MT 跳线的核心特点 高密度多通道传输 单根 MT 跳线可集成多芯光纤，相比 LC、SC 等单芯

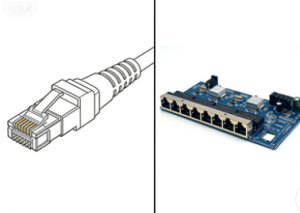

光纤收发器≠光纤连接器 核心区分说明（适配技术文档 / 选型 / 培训）
光纤收发器不是光纤连接器，二者在产品定位、核心功能、物理形态上存在本质差异：前者为有源光电转换设备，后者为无源光纤连接组件，且光纤连接器是光纤收发器光口实现信号接入的核心配套部件。以下从核心参数、差异对比、应用链路及实操要点展开详解，精准适配技术文档编制、产品选型与现场运维场景。 一、核心定义 + 关键信息（精准区分） （一）光纤收发器（有源设备） 核心定义：实现电信号 ↔ 光信号的双向转换，自带独立外壳、供电接口与状态指示灯，是铜缆（网线）网络与光纤网络互联互通的光电转换桥梁。 ▶ 核心接口配置 光口：兼容 SC/LC/FC 等规格，用于接入带光纤连接器的光纤跳线，完成光信号传输； 电口：RJ45 标准网口，直接连接网线，对接交换机、电脑、服务器等电信号设备； 指示灯：PWR（电源状态）、FX（光链路通断）、TX（电链路通断）、LINK/ACT（数据收发）； 电源接口：需外接电源适配器供电，属于有源工作设备。 ▶ 核心技术参数 单 / 多模、单 / 双纤、传输速率（百兆 /
光纤收发器有哪些类型?
光纤收发器可按照传输介质、速率、结构形态、工作模式、温度等级等多个维度进行分类，不同类型的产品适配不同的应用场景，具体分类及特点如下： 按光纤类型分类 多模光纤收发器 适配多模光纤（OM1/OM2/OM3 等），传输距离较短，一般在2km~5km范围内，多模光纤芯径较大（常见 50μm/62.5μm），成本相对较低，适合楼宇内部、短距离园区等近距离网络互联场景。 单模光纤收发器 适配单模光纤，传输距离远，根据模块规格不同可覆盖10km~80km，部分长距型号可达 120km，单模光纤芯径小（通常 9μm），信号衰减小，适用于跨城市、偏远地区基站等长距离数据传输场景。 按传输速率分类 百兆光纤收发器 端口速率为 100Mbps，是早期网络的主流设备，支持快速以太网标准，适用于对带宽要求不高的场景，如普通办公网络、老式监控系统的光电转换。 千兆光纤收发器 端口速率为 1000Mbps（1Gbps），兼容百兆速率，能满足高清监控、企业千兆内网、中小型数据中心互联等大带宽需求，是目前市场的主流型号。 万兆光纤收发器 端口速率为 10Gbps，支持万兆以太网标准，适配大型数据中心、运营商骨干网、超高清视频传输等超高带宽场景，传输距离可覆盖 10km~40km，部分型号支持更长距离传输。 按结构形态分类 桌面式光纤收发器 体积小巧，通常为独立单台设备，支持壁挂或桌面摆放，适配小型办公室、家庭作坊、单点位监控等分散式、小批量部署场景，安装便捷且成本较低。 机架式光纤收发器
多模光纤（Multimode Fiber, MMF）：定义、原理、特性及光通信应用

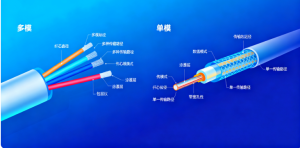

多模光纤是光通信领域核心传输介质之一，其核心特征是纤芯直径较大（典型值 50μm 或 62.5μm），允许多路不同角度的光信号（即 “多模”）同时在纤芯中传输，适用于中短距离、中低速率的光信号传输场景。以下从专业角度系统解析其关键信息： 一、核心原理：“多路径传输” 的本质 光纤的传输基础是光的全反射：光信号从纤芯射入，在纤芯与包层（折射率低于纤芯）的界面发生全反射，从而沿光纤向前传播。 多模光纤的纤芯直径远大于单模光纤（单模纤芯仅 9μm），足够容纳多个 “传播模式”（可理解为光信号的不同传播路径）。例如：部分光信号沿纤芯中轴线直线传播（基模），部分光信号以一定角度斜射传播（高次模），多路信号并行传输但最终同步到达接收端。 关键参数：数值孔径（NA） 是多模光纤的核心指标，反映其收集光信号的能力（NA 越大，接收光的角度范围越广，越易与光源耦合），典型多模光纤 NA 值为 0.20 或 0.275。 二、多模光纤的关键特性（与单模光纤对比） 特性维度 多模光纤（MMF） 单模光纤（SMF） 核心影响（光通信应用场景） 纤芯直径 50μm

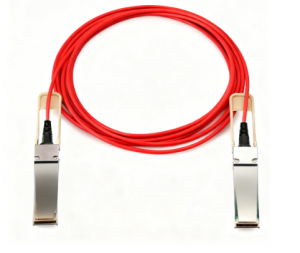

光纤跳线和尾纤的应用场景分别有哪些？

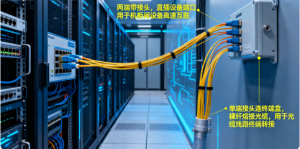

光纤跳线和尾纤的应用场景完全围绕其核心特性展开：光纤跳线因 “两端带接头、即插即用”，适配短距离直连场景；尾纤因 “单端带接头、一端裸纤”，适配熔接过渡场景，且两者常配合完成完整光链路搭建，具体应用场景如下： 一、光纤跳线（Optical Fiber Patch Cord）的应用场景 核心关键词：即插即用、短距离直连、设备 / 端口互联，无需熔接，直接通过接头对接，适配各类 “快速搭建短链路” 需求： 数据中心内部短距互联 服务器光网卡与机架顶部（ToR）交换机光口的直接连接（如 LC-LC 1m/2m 跳线）； 数据中心脊叶架构中，叶交换机与脊交换机的端口互联（如 QSFP 封装的高速跳线）； 存储阵列（SAN）与服务器的光口对接，支撑高速数据读写（如 FC 接口跳线）。 机房设备与配线架互联 ODF（光纤配线架）与光端机、光模块、光交换机等设备的短距离连接（如
