MPO/MTP 光纤通信技术

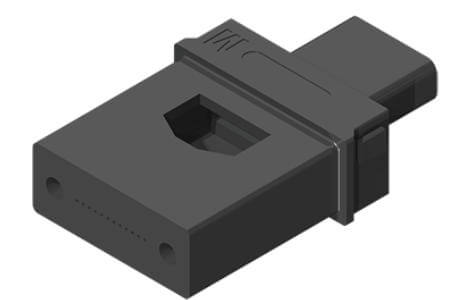

一、 MT插芯简介 MT插芯（MT Ferrule）是MPO/MTP等高密度光纤连接器的核心组件，采用高精度多芯排列设计，可在一块小型插芯上集成多个光纤通道（如8芯、12芯、16芯、24芯等）。其关键优势在于利用精密定位销孔（Guide Pins）确保多芯光纤的精准对准，从而实现高效的光信号传输。 MPO（Multi-fiber Push-On）连接器正是基于MT插芯实现的多芯光纤高密度互连方案；而MTP（由美国US Conec公司开发）则是MPO的优化版本，在机械性能、插拔次数和光学指标上进一步改进，成为数据中心高速互连的主流选择。 二、为何MT插芯能实现高密度、高速传输？ （1）多芯并行架构 传统单芯/双芯连接器（如LC、SC）一次仅能连接1~2根光纤，而MT插芯通过多芯集成（如12芯或24芯），可在相同甚至更小的空间内实现并行光传输，大幅提升带宽效率。 （2）并行光传输技术（Parallel Optics） 为满足数据中心40G/100G/400G及更高速率需求，光通信从串行传输转向并行传输。MT插芯通过多通道同步传输数据，显著提升链路容量。例如： 一条12芯MPO跳线可支持4×25Gbps通道，实现100G传输； 24芯MPO则可用于400G（8×50Gbps）或更高规格。 （3）空间与布线优化 单根MPO跳线可替代多条单芯跳线，减少线缆数量，降低机房布线密度，同时简化管理复杂度，提升机柜空间利用率和散热效率。 三、 MT插芯在数据中心的核心作用 （1）应对高带宽需求 云计算、AI及5G驱动数据流量激增，MT插芯支持的MPO/MTP连接器已成为40G/100G/400G光模块的标准接口，为高速互连提供可靠解决方案。 （2）模块化与快速部署 数据中心需频繁扩容或调整布线，MPO/MTP的预端接设计支持“即插即用”，缩短部署时间，降低运维成本。 （3）高密度布线优势 在服务器机架、光交换机等高密度场景中，MPO跳线可减少90%以上的线缆数量，改善气流组织，避免因线缆堆积导致的散热问题。 四、 挑战与关键技术要点 （1）端面清洁与检测 多芯插芯的端面污染会直接影响所有通道的传输质量，需定期使用专业清洁工具（如光纤显微镜、清洁笔）进行检查和维护。 （2）极性管理 MPO连接器需严格遵循极性标准（如TIA-568的A/B/C型），避免因插反或错位导致信号中断。常见的解决方案包括键控（Key-up/Key-down）设计和极性翻转跳线。 （3）损耗控制 多芯连接会引入额外的插入损耗（IL）和回波损耗（RL），需选用高精度MT插芯（如±0.5μm公差）及低损耗（LL/ULL级）MTP连接器，确保链路性能达标。 五、MT插芯的类型与技术演进 （1） 按芯数与密度分类 低芯数（<16芯）：如MT-RJ型（2芯或4芯），采用矩形插针体（4.4mm×2.5mm），适用于空间受限场景（如FTTA接入点），但传输容量有限19。 主流芯数（16芯-24芯）：占全球市场份额65%，光纤孔距0.25mm，支持12/24芯并行传输，是数据中心100G/400G标准配置（如MTP-24连接器）268。 高密度（>24芯）：如32芯/48芯，面向未来1.6T光模块和CPO（共封装光学）技术，需配合超精密导针（±0.5μm公差）46。 （2） 按材料与工艺分类 热塑性插芯（PPS基）：代表厂商太辰光（T&S），具备高环境稳定性与低损耗优化特性，退火后形变率<0.1%，支持单模IEC 61755-3-31 B级标准，适用于400G应用3。 陶瓷插芯：以三环集团为主导，全球份额超70%，机械强度高、热膨胀系数低，但多芯集成难度大，成本较高48。 （3） 按连接器标准分类 MPO（Multi-fiber Push-On）：基础工业标准（IEC-61754-7），插芯端面可选PC（平面）或APC（8°斜面），后者回波损耗<-60dB57。 MTP®（高性能MPO）：US Conec专利设计，采用椭圆不锈钢导针、浮动插芯和可拆卸外框，插拔寿命>500次，损耗稳定性提升40% 六、MT插芯的选型策略与关键参数 （1） 应用场景驱动芯数选择 …

MT插芯：高密度光纤连接的核心技术 Read More »

随着数据中心和高速光通信的快速发展，MPO/MTP多芯光纤跳线因其高密度、高效率的特点，成为40G/100G/400G网络的核心组件。然而，极性（Polarity）配置错误是导致光链路故障的常见原因之一。本文将从技术原理、标准分类、应用场景及运维建议等方面，全面解析MPO/MTP跳线的极性设计，帮助读者正确部署和维护高密度光纤网络。 一、为什么极性如此重要？ 在传统双纤（LC/SC）跳线中，只需保证Tx（发送端）与Rx（接收端）交叉连接即可。但MPO/MTP跳线包含12/24芯甚至更多光纤，若纤序（Fiber Sequence）错误，会导致光信号无法正确传输。例如： 40G SR4 使用12芯MPO中的8芯（4Tx+4Rx），若极性不匹配，设备无法建立连接。 100G SR4 使用24芯MPO，需确保所有Tx/Rx通道一一对应。 极性的核心作用：在多芯环境下，确保发送端（Tx）始终连接至接收端（Rx），避免信号错位。 二、MPO/MTP极性的三大标准 根据TIA-568-C.3标准，MPO/MTP跳线极性分为Type A、Type B、Type C三种，区别在于纤序排列和连接器类型（公头/母头）。 1. Type A（直通型） 纤序规则：跳线两端纤序完全相反（1↔12，2↔11，…，12↔1）。 连接器类型：两端同为公头（Male）或母头（Female）。 典型应用： 40G SR4（使用12芯MPO的8芯，4Tx+4Rx）。 直连场景，无需中间交叉。 2. Type B（交叉型） 纤序规则：跳线两端纤序相同（1↔1，2↔2，…，12↔12）。 连接器类型：一端公头（Male），另一端母头（Female）。 典型应用： 100G SR4（24芯MPO或2×12芯MPO）。 数据中心主干布线（通过配线架实现交叉连接）。 3. Type C（双交叉型） 纤序规则：相邻纤芯两两交叉（1↔2，2↔1，3↔4，4↔3…）。 连接器类型：两端均为公头或母头。 典型应用： 特殊双工链路（如并行双向传输）。 较少使用，需配合特定光模块。 三、如何正确选择极性？ 1. 根据网络标准选择 网络类型 推荐极性 说明 40G SR4 Type A 使用12芯MPO，8芯有效（4Tx+4Rx） 100G SR4 Type B …

MPO/MTP光纤跳线极性深度解析：确保高速光网络稳定传输的关键 Read More »

光缆驱动着现代通信。它们是安排运行数字通信骨干的超高速系统的唯一可行的手段。长距离的互联网连接是由光缆主导的。也许更重要的是，在数据中心进行的大规模数据处理，为互联网通信和数字信息处理承担了大部分的工作量。 这些中心需要越来越快的速度和吞吐量，而光纤技术的创新继续推动其发展。随着电缆本身变得更加先进，数据中心能够扩大其容量和性能。 今天，有两种电缆正在超越许多其他配置和技术选择。MPO和MTP（MPO的美国CONEC的品牌连接器）。它们在数据中心应用中具有许多优势，对于高端应用来说，它们往往是性价比最高的电缆。 MPO和MTP电缆有许多共同的属性，这就是为什么两者都如此受欢迎。关键的决定性特征是，这些光缆有预端接的光纤，有标准化的连接器。当其他光缆必须在数据中心的每个节点上精心排列和安装时，这些光缆实际上是即插即用。有了这种便利，同时还能提供最高水平的性能，使它们成为许多数据中心应用的最佳选择。 什么是MPO MPO是行业首字母缩写的简称–“多纤推”。MPO连接器是一种多纤维连接器，最常见的定义是两个文件。IEC-61754-7（国际上普遍采用的MPO连接器标准）和EIA/TIA-604-5（也被称为FOCIS 5，是美国最常见的标准）。MPO连接器是基于MT套筒（如右图所示），可以提供快速可靠的高性能互连，最多可达4、12、24或更多，通常与带状光缆一起使用。用于发送和接收的光纤有颜色编码，分别为红色和绿色。 什么是MTP MTP是 “多光纤终端推入式 “连接器的缩写，它是由USConec设计的，围绕着MT套圈而建。MTP连接器是一种高性能的MPO连接器，具有更好的机械和光学性能，完全符合所有MPO连接器的标准。MTP连接器的一些主要改进如下。 MTP连接器的外壳是可拆卸的。 MTP连接器提供套圈浮动以改善机械性能。 MTP连接器使用紧固的公差不锈钢导针尖，呈椭圆状。 MTP连接器有一个金属针夹，具有将推动弹簧置于中心的功能。 MTP连接器的弹簧设计为十二根光纤和多根光纤带的应用提供了最大的带状间隙，以防止光纤损坏。 MTP连接器提供四种标准的应力消除套，以满足广泛的应用。 MPO/MTP连接器的应用 如前所述，MPO/MPT连接器是兼容带状光纤连接器。MPO/MTP连接器不能现场端接，因此MTP/MPO连接器通常与光缆组装。MTP/MPO光缆是最受欢迎的MTP/MPO光缆组件之一，现在被广泛用于数据中心，在信号传输过程中提供快速和可靠的操作。MPO/MTP连接器可以在以下应用中找到。 千兆位以太网 CATV和多媒体 有源设备接口 局部安装 光开关的帧间连接 O/E模块的互连 电信网络 工业和医疗等。 MPO/MTP连接器选择指南 MPO/MTP连接器的结构有点复杂。下面的图片显示了MPO连接器的组成部分。 在市场要求的推动下。各种类型的MPO/MTP连接器正在被提供。在选择MPO/MTP连接器时，应考虑以下一些基本方面。 首先是针脚选择。MPO/MTP连接器有公头和母头设计（如左图所示）。公接头有两个导针，母接头没有。MPO/MTP连接器的配对卡套之间的对准是通过两个预先安装在指定公头连接器中的精密导针完成的。第二是光纤数量。MPO/MTP连接器可以提供4、6、8、12、24、36、64或更多的互连，其中12和24是最受欢迎的MPO/MTP连接器。此外，与其他光纤连接器一样，选择MPO/MTP连接器时还应考虑光纤类型和单工或双工设计。 MPO/MTP连接器是一种流行的多光纤连接器，用于高端口密度。它可以为建立高性能数据网络提供理想的解决方案，具有节省时间和成本的优点。作为向40/100千兆以太网迁移的一项重要技术，MTP/MPO连接器现在被越来越多的数据中心所采用。 极性类型 由于MTP和MPO电缆符合彩色编码的光纤标准，所以更容易考虑可能的极性安排和如何使用它们。虽然许多安排在理论上是可能的，但业界大多符合三种正常的极性。
