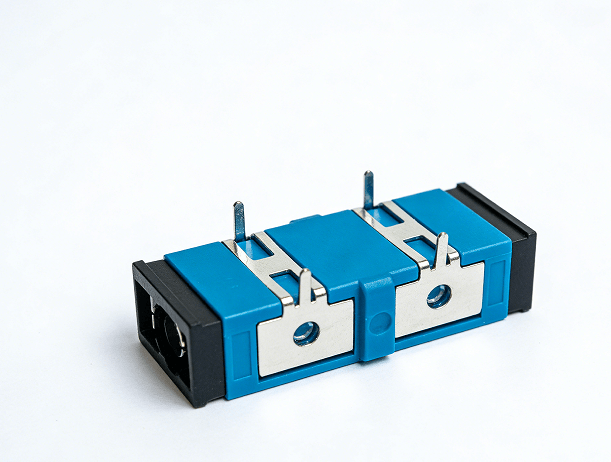

带金属焊脚 SC 型双工光纤法兰盘（适配器 / 耦合器） 一、核心定义 带金属焊脚的 SC 型双工光纤法兰盘，是专为 PCB 电路板集成设计的光纤无源器件，核心功能是实现两根 SC 型光纤跳线的精准、低损耗对接，金属焊脚用于直接焊接在电路板上，替代传统螺丝 / 卡扣固定，实现设备内部光纤接口的一体化集成。 SC 型：方形卡扣式光纤接口，是光纤通信领域最通用的标准接口之一； 双工：可同时对接 2 根光纤（收发各 1 根），满足双向光信号传输需求； 带金属焊脚：专属 PCB 焊接结构，支持 SMT 贴片 / 手工焊接，适配设备内部集成场景。 二、核心应用场景 1. 通信终端设备内部集成（最核心场景） 家庭 / 企业光猫（ONT/ONU）：光纤入户终端的核心接口，直接焊接在主板上，作为入户 SC 光纤跳线的接入端，是家庭宽带的核心连接部件； 光纤收发器、工业交换机、光模块：企业 / 工业级网络设备内部，通过焊脚固定法兰盘，实现设备光纤接口的一体化设计，提升结构稳定性； PON 设备、光端机、OLT：运营商广电的光纤传输设备，用于设备内部光纤链路与外部跳线的对接，保障长距离光信号传输。 2. 定制化 / 工业设备集成 工控光纤设备、工业物联网网关：工业场景下的光纤通信设备，焊脚结构抗震性强，可适应工业现场的振动、高低温环境； 定制化光纤测试仪器：光时域反射仪（OTDR）、光功率计等测试设备的内部接口，用于光纤链路的检测与校准； 医疗 / 安防光纤设备：内窥镜、安防监控光端机等需要光纤接口的专用设备，实现小型化、高集成度的接口设计。 3. 高密度 PCB 板卡集成 …

带金属焊脚 SC 型双工光纤法兰盘应用场景及特点 Read More »

LC型光纤适配器 / 耦合器

5G 通信技术, 企业网络及物联网, 数据中心应用 / By

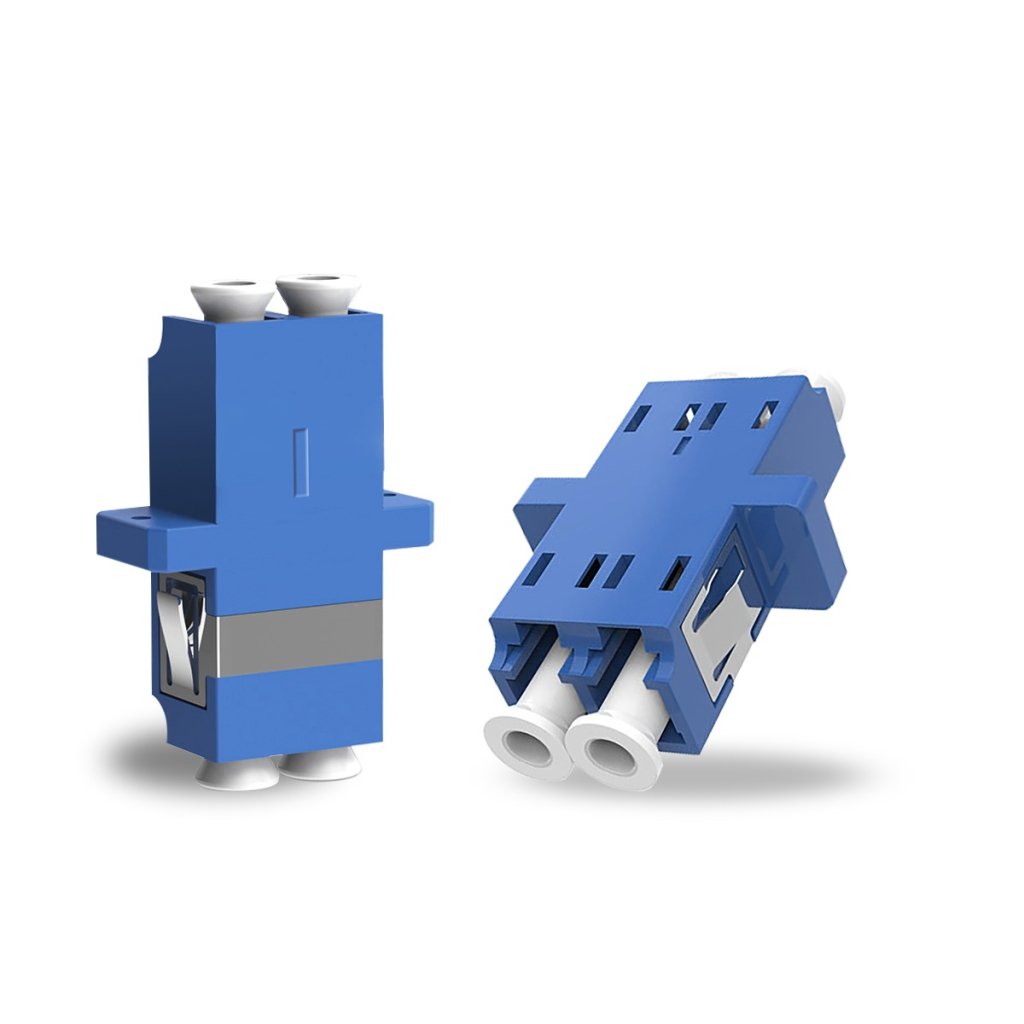

LC 法兰盘（又称 LC 光纤适配器 / 耦合器）是光纤通信系统中用于对接 LC 接口光纤的核心无源器件，以小体积、高密度为主要特征。 一、核心定义与结构 全称：Lucent Connector 法兰盘 功能：精准对准两根光纤的纤芯，实现低损耗、可拆卸的光路连接。 关键部件： 内部套筒：核心为陶瓷套管（高精度、低损耗、耐磨）。 外壳：蓝色工程塑料（标准）或金属，采用小方口设计。 类型： 单工：1 个光纤通道。 双工：2 个光纤通道（最常用，如收发成对）。 二、主要性能参数（标准） 插入损耗：≤ 0.2dB （光信号通过时的衰减） 回波损耗：单模 ≥ 50dB；多模 ≥ 35dB （反射信号大小） 插拔寿命：＞ 1000 次 端面类型：PC / UPC（常用，镜面）、APC（斜 8 度，高回损） 三、特点与优势 体积小巧：尺寸仅为 SC 接口的一半，节省机柜空间。 高密度布线：适配数据中心、机房等高端口密度场景。 插拔便捷：采用弹性卡扣设计，单手可操作。 性能稳定：陶瓷套筒保证重复性与互换性优异。 四、典型应用 数据中心：服务器、交换机的光纤端口互联。 光纤配线架（ODF）：高密度光纤配线单元。 光通信设备：路由器、光端机、传输设备。 仪器仪表：光纤测试设备的接口转接。 五、与其他常见法兰盘对比 类型 接口形状 连接方式 …

LC型光纤适配器 / 耦合器 Read More »

什么是光纤适配器（法兰盘）？

5G 通信技术, MPO/MTP 光纤通信技术, 数据中心应用 / By

光纤法兰盘（Fiber Optic Flange），在工程领域也被称为 光纤适配器（Adapter） 或 光纤耦合器（Coupler）。它是光纤通信系统中最基础、最必备的无源器件。 简单来说，它的作用就像电路中的 “转接插座” 或 “接头连接器”。 1. 核心作用：为什么需要它？ 光纤跳线的接头是固定尺寸的，当两根光纤需要连接，或者光纤需要接入设备面板时，必须通过法兰盘进行对接、延长或固定。 连接两根光纤：将两根跳线的接头插入法兰盘的两端，实现光信号的无损传输。 固定接口：通过法兰盘的螺纹或安装孔，将光纤接口牢固地固定在设备面板或机箱上。 2. 三大核心参数（怎么选？） 光纤法兰盘种类繁多，选款时主要看这三个部分： A. 连接器类型（接口形状） 决定了插什么头： SC：蓝色，矩形，最常用，多用于数据通信、交换机。 LC：金属色，小方头，高密度，现在服务器 / 数据中心最流行。 FC：圆形，带螺纹，密封性好，多用于广电、安防。 ST：圆形，卡接式，多用于早期布线。 B. 研磨等级（端面质量） 决定了损耗大小： PC（物理接触）：端面研磨平滑，最常用，单模光纤首选。 UPC（超物理接触）：端面更平整，损耗更低，多用于有线电视。 APC（斜 8 度）：端面倾斜，低反射，主要用于单模长距离、CATV 等对回波损耗要求高的场景。 C. 结构类型（安装方式）   卡口式 / 带耳：两侧有塑料卡扣，方便手动拔插，适合桌面使用。 焊脚式（Solder Pin）：底部有金属引脚，直接焊在 PCB 电路板上，适合设备内部集成（抗震动）。 螺纹式（Threaded）：FC 接口常见，通过螺纹旋转锁紧。 3. 常见应用场景 光纤配线架（ODF）：机房里用于熔接和管理光纤。 网络设备：交换机、路由器、光猫（ONU）的光口面板。 精密仪器：光功率计、光谱分析仪等测试设备。 工业控制：恶劣环境下的工业光纤收发器。 总结 …

什么是光纤适配器（法兰盘）？ Read More »

多模跳线和单模跳线有什么区别？

5G 通信技术, MPO/MTP 光纤通信技术, 数据中心应用 / By

多模跳线 vs 单模跳线 核心区别 1. 本质区别 单模（SMF，Single-mode） 只传输一条光路，传输距离远，损耗小。 多模（MMF，Multi-mode） 同时传输多条光路，传输距离近，带宽高。 2. 外观一眼区分 表格 类型 光纤颜色 常用波长 单模 黄色 1310nm / 1550nm 多模 OM1/OM2 橙色 850nm 多模 OM3 水绿色（青绿色） 850nm 多模 OM4 紫红色 850nm 3. 传输距离（最关键） 单模：10km～100km+ 用于机房之间、楼宇之间、城域网、远距离传输。 多模：几十米～550 米 用于数据中心内部、机柜内、服务器 – 交换机短距离高速互联。 4. 速率与应用 单模 千兆、万兆、100G、400G、长距离传输 应用：电信骨干网、园区长距离、安防远距离。 多模 千兆、10G、40G、100G、400G（短距） 应用：数据中心、服务器、存储、交换机短距互联。 5. 光源不同 单模：激光（LD） 多模：VCSEL（垂直腔面发射激光） 6. …

多模跳线和单模跳线有什么区别？ Read More »

光开关的应用场景和特点

5G 通信技术, 企业网络及物联网, 其他通信技术 / By

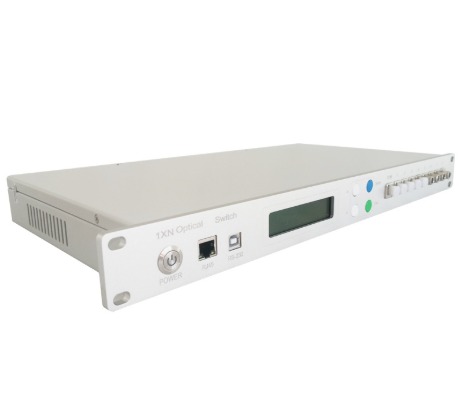

光开关的应用场景和特点 一、应用场景 光链路保护与冗余切换 在骨干光纤通信、机房传输、广电 CATV 系统中，光开关可实现主备光路自动切换。当主链路出现中断、损耗过大等故障时，快速切换至备用链路，保障业务不中断，提升网络可靠性与安全性。 光纤测试与测量系统 配合光功率计、OTDR、光谱分析仪等测试设备，实现多通道光纤、光器件的自动轮询测试，减少人工插拔，提高测试效率与一致性，广泛用于产线检测、实验室验证、工程验收。 光网络调度与重构 在数据中心、光纤配线网、ROADM 系统中，实现光路动态调度、路由重构与资源分配，支持网络灵活扩展与优化，降低布线复杂度，提升网络智能化水平。 光纤传感与监测系统 用于周界安防、结构健康监测、油气管道监测等光纤传感系统，实现多测点、多传感链路的分时切换与信号采集，一套监测设备可覆盖多个监测点，降低系统成本。 多通道光器件与系统集成 应用于光分路、滤波、放大、传输等多通道光模块与系统中，实现通道选通、信号切换与功能重构，满足高密度、自动化、智能化集成需求。 二、产品特点 纯光层切换，信号透明传输 直接在光域完成光路切换，无需光电 / 电光转换，对协议、速率、波长透明，兼容各类光信号传输。 低插入损耗，高隔离度 光路传输损耗小，串扰低，保证信号质量，适用于长距离、高灵敏度传输与测试场景。 切换速度快，工作稳定可靠 支持毫秒级甚至更快切换速度，工作寿命长，环境适应性强，可满足 7×24 小时不间断运行。 端口配置灵活，扩展性强 支持 1×1、1×2、2×2、1×N、M×N 等多种端口架构，可满足不同场景的通道切换需求。 支持远程与自动控制 可通过串口、网口等实现远程控制与自动化切换，便于集成到网管、测试与监控系统。 体积小、易集成、功耗低 模块化设计，安装部署简便，适用于机架设备、台式仪器、便携式系统等多种形态

光开关的发展趋势是什么？

5G 通信技术, 其他通信技术, 数据中心应用 / By

光开关正朝着集成化、高速低功耗、智能化可编程、混合交换架构融合、新型材料与物理机制探索及应用场景扩展等方向演进，以适配 AI 计算、5G/6G、数据中心与量子通信等场景需求。 核心发展趋势详解 集成化与片上光交换深化 硅基光子学推动光开关与激光器、调制器、探测器等集成于同一芯片，形成光交换 SoC，实现体积缩小、功耗降低与成本优化，助力光开关向城域网、接入网下沉。 异质集成技术融合不同材料优势，如硅与铌酸锂、III-V 族材料结合，兼顾高速与低功耗特性，支撑大规模片上交换矩阵开发。 高速与低功耗性能突破 响应速度持续提升，电光、声光等固态光开关向亚纳秒级迈进，MEMS 光开关响应时间压缩至毫秒内，满足 AI 计算与超算低延迟需求。 相变材料、石墨烯、氮化铝等新型材料探索加速，旨在实现更低功耗与更快切换，如相变材料光开关功耗可降至皮瓦级，响应时间达亚纳秒。 智能化与可编程化升级 结合 SDN/NFV 与 AI 技术，光开关具备智能调度、流量预测与故障自愈能力，通过机器学习算法提前配置光路，提升链路利用率并缩短恢复时间。 远程控制、自诊断与自适应网络配置功能普及，实现网络资源动态优化，适配数据中心与 6G 承载网的灵活调度需求。 混合交换架构融合 OCS 与分组交换结合，构建 “粗粒度光电路 + 细粒度电分组” 协同机制，区分长流与短流优化资源利用，已在超大规模数据中心试点。 光交换与 CPO、OIO 等技术互补，适配 800G/1.6T/3.2T 光模块互连，为数据中心提供 “免升级” 架构保障。 新型材料与物理机制探索 相变材料、石墨烯、二维材料等成为研发热点，其独特光学与电学特性推动光开关性能革新，如石墨烯光开关具备超快响应与宽带宽优势。 拓扑光子学、非线性光学等新物理机制应用，实现更低损耗、更高隔离度与更强抗干扰能力，拓展光开关在特殊场景的应用。 应用场景拓展与市场下沉 AI 数据中心成为增长核心，OCS 用于 GPU/TPU 集群互联，谷歌 TPUv5/6 集群规模部署 OCS，带动 MEMS 芯片与 1.6T 光模块需求。 5G/6G …

光开关的发展趋势是什么？ Read More »

MT跳线的定义、特点与应用场景

5G 通信技术, MPO/MTP 光纤通信技术, 企业网络及物联网 / By

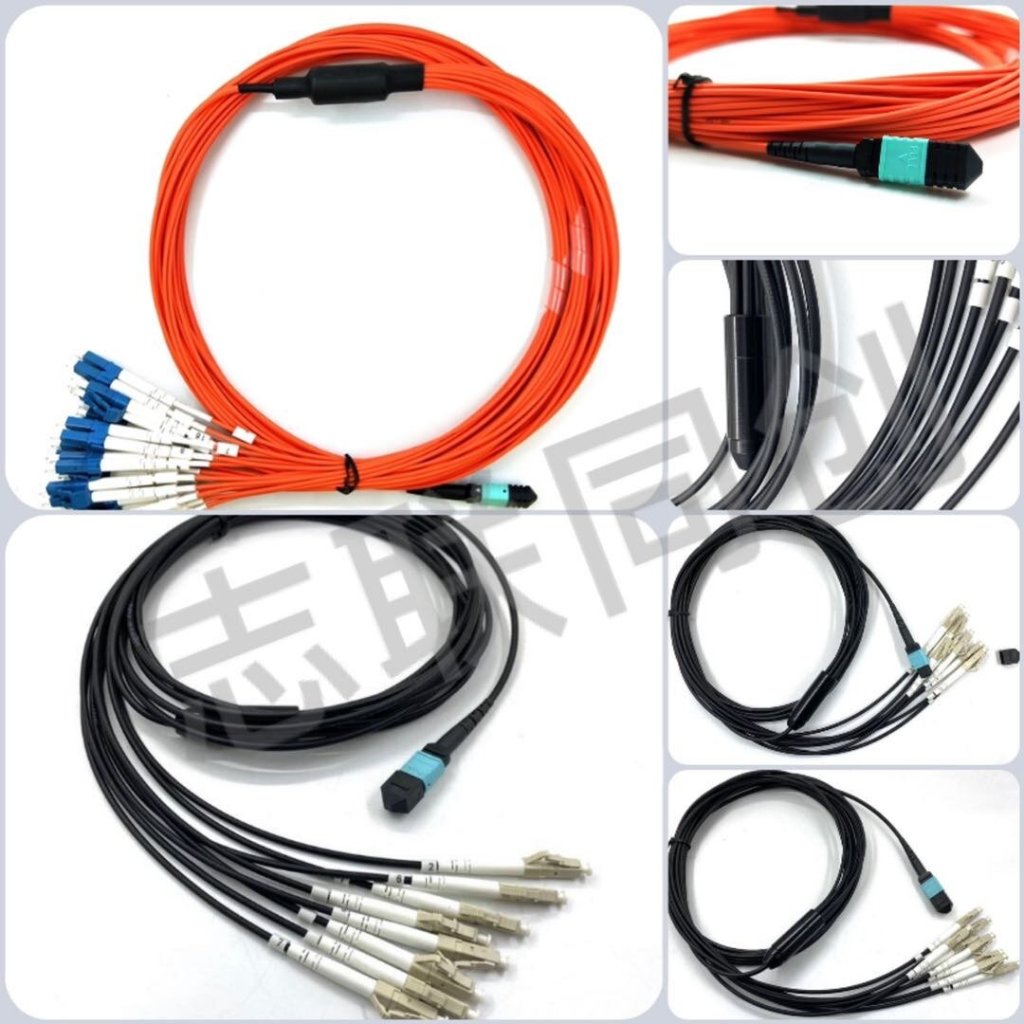

MT 跳线的定义 MT 跳线是指采用MT 系列连接器（如 MT-RJ、MPO/MPT 等）的多芯光纤跳线，其核心部件为 MT 插芯。MT 插芯端面带有两个直径 0.7mm 的精密导引孔，通过与导引针配合实现精准定位，可同时容纳 2~72 芯光纤（常见为 12 芯、24 芯），适用于高密度、多通道的光纤链路连接。 MT 跳线的核心特点 高密度多通道传输 单根 MT 跳线可集成多芯光纤，相比 LC、SC 等单芯 / 双芯跳线，大幅减少布线数量，节省机柜、配线架的空间资源，尤其适配数据中心等高密度布线场景。 精准定位与低损耗 依靠插芯的导引孔与导引针的机械耦合，实现光纤芯径的高精度对准，插入损耗低（通常≤0.3dB），回波损耗高（≥40dB），信号传输稳定性强。 快速插拔与易维护 连接器采用卡扣式或推拉式结构，插拔操作便捷，无需额外工具，可显著提升布线、扩容和维护的效率。 兼容性强 支持单模（OS2）、多模（OM1/OM2/OM3/OM4）光纤类型，可与 MT 系列的适配器、光模块、预端接光缆等配套使用，适配不同传输需求。 部分型号具备工业适应性 工业级 MT 跳线采用加固外壳和耐候线缆，可耐受一定的振动、防尘、高低温环境，适用于基站、工业控制等场景。 MT 跳线的应用场景 数据中心高密度互联 这是 MT 跳线的核心应用场景，用于服务器与 TOR 交换机、核心交换机堆叠、光配线架（ODF）与设备间的跳接，依托多芯特性实现集约化布线，降低机房管理难度。 光纤到户（FTTH）局端 / 分配点 在电信机房 OLT 设备与光分路器、小区光分配箱的跳接中，MT 跳线简化大规模用户接入的布线流程，提升局端空间利用率。 企业园区 …

MT跳线的定义、特点与应用场景 Read More »

多模光纤（Multimode Fiber, MMF）：定义、原理、特性及光通信应用

5G 通信技术, 企业网络及物联网 / By

多模光纤是光通信领域核心传输介质之一，其核心特征是纤芯直径较大（典型值 50μm 或 62.5μm），允许多路不同角度的光信号（即 “多模”）同时在纤芯中传输，适用于中短距离、中低速率的光信号传输场景。以下从专业角度系统解析其关键信息： 一、核心原理：“多路径传输” 的本质 光纤的传输基础是光的全反射：光信号从纤芯射入，在纤芯与包层（折射率低于纤芯）的界面发生全反射，从而沿光纤向前传播。 多模光纤的纤芯直径远大于单模光纤（单模纤芯仅 9μm），足够容纳多个 “传播模式”（可理解为光信号的不同传播路径）。例如：部分光信号沿纤芯中轴线直线传播（基模），部分光信号以一定角度斜射传播（高次模），多路信号并行传输但最终同步到达接收端。 关键参数：数值孔径（NA） 是多模光纤的核心指标，反映其收集光信号的能力（NA 越大，接收光的角度范围越广，越易与光源耦合），典型多模光纤 NA 值为 0.20 或 0.275。 二、多模光纤的关键特性（与单模光纤对比） 特性维度 多模光纤（MMF） 单模光纤（SMF） 核心影响（光通信应用场景） 纤芯直径 50μm 或 62.5μm（主流） 9μm（标准） 多模纤芯粗，易与 LED、VCSEL 光源耦合，降低光模块成本；单模需配合 LD 光源，成本较高 传输模式 多模（数百至上千个模式） 单模（仅基模） 多模存在 “模式色散”，限制传输距离和速率；单模无模式色散，支持长距离高速传输 模式色散 显著（核心缺陷） 可忽略 多模中不同路径的光信号到达时间差，导致信号畸变，速率越高、距离越长越明显 传输距离（典型） 10Gbps：≤300m（OM4）、≤550m（OM5）；40Gbps：≤100m（OM4）、≤150m（OM5） 10Gbps：≤10km；100Gbps：≤80km（无中继） 多模适用于机房内部、楼宇间短距互联；单模用于骨干网、长途传输 光源类型 LED（低速）、VCSEL（高速，如 10G/40G/100G） LD（激光二极管，高速长距） VCSEL 光源成本远低于 LD，是多模光纤在数据中心广泛应用的核心原因 带宽（MHz・km） OM1：200；OM2：500；OM3：2000；OM4：4700；OM5：5000 …

多模光纤（Multimode Fiber, MMF）：定义、原理、特性及光通信应用 Read More »

AOC 光纤的定义，应用特点及案例

5G 通信技术, 数据中心应用 / By

AOC 光纤（即有源光缆，Active Optical Cable）是一种集成了光电转换组件的高速传输线缆，核心是在光纤两端内置光模块（含激光器、光电探测器等），实现电 – 光 – 电信号的自动转换，无需额外配置独立光模块。 一、AOC 光纤的定义 AOC 是将光收发模块、光纤缆线、驱动芯片集成于一体的成品线缆： 两端接口（如 SFP+/QSFP+）符合标准可热插拔规格； 内部通过激光器（如 VCSEL）将电信号转光信号，经光纤传输后，由光电探测器还原为电信号； 需从设备取电（或外部供电），属于 “有源” 传输介质。 二、AOC 光纤的应用特点 1. 核心优势 高带宽 + 长距离：支持 10G/25G/40G/100G/400G/800G 等速率，多模版本传输距离可达 100-300 米（单模版本支持数公里），远超铜缆（DAC 通常≤5 米）。 抗干扰 + 低时延：光纤传输不受电磁干扰（EMI），适合强电磁环境；光信号传输延迟极低（微秒级），满足金融交易、HPC 等实时性场景。 轻便易部署：重量仅为铜缆的 1/4，体积更小，适合数据中心高密度布线；即插即用，无需额外配置光模块或跳线。 成本可控：集成光模块后，整体成本低于 “独立光模块 + 光纤跳线” 的组合。 2. 典型应用场景 数据中心：服务器与 ToR 交换机互联、交换机堆叠、脊叶拓扑高速链路。 高性能计算（HPC）：超算节点、AI/ML 集群的低时延数据交换。 存储网络（SAN）：NVMe-over-Fabric 设备、全闪存阵列的高速连接。 特殊场景：音视频转播、工业控制（强电磁环境）、建筑间短距离链路。 3. 局限性 故障需整体更换（无法单独替换光模块）； 出厂后长度固定，无法灵活调整； 功耗略高于铜缆（但低于独立光模块）。 …

AOC 光纤的定义，应用特点及案例 Read More »

光纤跳线全解析：LC/SC/ST/FC/MPO有什么区别？如何选择？

5G 通信技术 / By

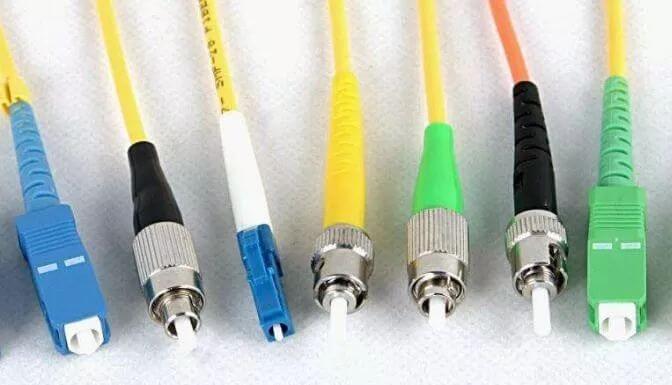

光纤跳线是网络通信的“高速公路”，负责在不同设备间高速传输光信号。但面对LC、SC、ST、FC、MPO等不同接口类型，许多用户不知如何选择。本文将用最直观的方式解析这几种主流光纤跳线的特点，并给出选购建议，助您轻松匹配需求。 一、五大光纤跳线类型对比 1. LC跳线 特点：小型方形接口（1.25mm陶瓷插芯），双工设计常见 优势：高密度布线，节省空间，适合数据中 2. SC跳线 特点：方形推拉式接口（2.5mm插芯），单工/双工可选 优势：插拔稳定，广泛用于广电和基站 3. ST跳线 特点：圆形卡口设计（类似BNC接头），2.5mm插芯 优势：抗振动性强，常见于工业环境 4. FC跳线 特点：圆形螺纹锁紧（金属外壳），2.5mm插芯 优势：防脱落设计，多用于高干扰场景 5. MPO跳线 特点：多芯集成接口（12/24芯），矩形外壳 优势：支持40G/100G高速传输 二、选购关键因素 单模（SM）vs 多模（MM） 单模：长距离传输（如10km以上），黄色外皮 多模：短距离低成本（如数据中心），橙色/水蓝色外皮 抛光类型 UPC（蓝色）：通用型，反射损耗-50dB APC（绿色）：斜8度角，反射损耗-65dB，适合CATV/FTTH 长度与护套 机房短跳线推荐0.5-2米（选用阻燃PVC） 工业环境选3-5米（铠装设计防碾压） 三、常见问题解答 ❓Q：LC和SC能直接混用吗？ → 不能！需通过LC-SC适配器转换 ❓Q：MPO跳线可以自己拆分吗？ → 必须使用分支跳线（MPO-LC breakout cable），强行拆分会损坏光纤 结语 选择光纤跳线时，需综合考虑接口类型、传输距离和环境要求。作为专业的光纤跳线制造商，我们提供全系列合规产品（符合IEC 61754标准），并支持定制化服务。立即咨询技术团队，获取专属布线方案！
