光开关的应用场景和特点

5G 通信技术, 企业网络及物联网, 其他通信技术 / By

光开关的应用场景和特点 一、应用场景 光链路保护与冗余切换 在骨干光纤通信、机房传输、广电 CATV 系统中，光开关可实现主备光路自动切换。当主链路出现中断、损耗过大等故障时，快速切换至备用链路，保障业务不中断，提升网络可靠性与安全性。 光纤测试与测量系统 配合光功率计、OTDR、光谱分析仪等测试设备，实现多通道光纤、光器件的自动轮询测试，减少人工插拔，提高测试效率与一致性，广泛用于产线检测、实验室验证、工程验收。 光网络调度与重构 在数据中心、光纤配线网、ROADM 系统中，实现光路动态调度、路由重构与资源分配，支持网络灵活扩展与优化，降低布线复杂度，提升网络智能化水平。 光纤传感与监测系统 用于周界安防、结构健康监测、油气管道监测等光纤传感系统，实现多测点、多传感链路的分时切换与信号采集，一套监测设备可覆盖多个监测点，降低系统成本。 多通道光器件与系统集成 应用于光分路、滤波、放大、传输等多通道光模块与系统中，实现通道选通、信号切换与功能重构，满足高密度、自动化、智能化集成需求。 二、产品特点 纯光层切换，信号透明传输 直接在光域完成光路切换，无需光电 / 电光转换，对协议、速率、波长透明，兼容各类光信号传输。 低插入损耗，高隔离度 光路传输损耗小，串扰低，保证信号质量，适用于长距离、高灵敏度传输与测试场景。 切换速度快，工作稳定可靠 支持毫秒级甚至更快切换速度，工作寿命长，环境适应性强，可满足 7×24 小时不间断运行。 端口配置灵活，扩展性强 支持 1×1、1×2、2×2、1×N、M×N 等多种端口架构，可满足不同场景的通道切换需求。 支持远程与自动控制 可通过串口、网口等实现远程控制与自动化切换，便于集成到网管、测试与监控系统。 体积小、易集成、功耗低 模块化设计，安装部署简便，适用于机架设备、台式仪器、便携式系统等多种形态

光开关的发展趋势是什么？

5G 通信技术, 其他通信技术, 数据中心应用 / By

光开关正朝着集成化、高速低功耗、智能化可编程、混合交换架构融合、新型材料与物理机制探索及应用场景扩展等方向演进，以适配 AI 计算、5G/6G、数据中心与量子通信等场景需求。 核心发展趋势详解 集成化与片上光交换深化 硅基光子学推动光开关与激光器、调制器、探测器等集成于同一芯片，形成光交换 SoC，实现体积缩小、功耗降低与成本优化，助力光开关向城域网、接入网下沉。 异质集成技术融合不同材料优势，如硅与铌酸锂、III-V 族材料结合，兼顾高速与低功耗特性，支撑大规模片上交换矩阵开发。 高速与低功耗性能突破 响应速度持续提升，电光、声光等固态光开关向亚纳秒级迈进，MEMS 光开关响应时间压缩至毫秒内，满足 AI 计算与超算低延迟需求。 相变材料、石墨烯、氮化铝等新型材料探索加速，旨在实现更低功耗与更快切换，如相变材料光开关功耗可降至皮瓦级，响应时间达亚纳秒。 智能化与可编程化升级 结合 SDN/NFV 与 AI 技术，光开关具备智能调度、流量预测与故障自愈能力，通过机器学习算法提前配置光路，提升链路利用率并缩短恢复时间。 远程控制、自诊断与自适应网络配置功能普及，实现网络资源动态优化，适配数据中心与 6G 承载网的灵活调度需求。 混合交换架构融合 OCS 与分组交换结合，构建 “粗粒度光电路 + 细粒度电分组” 协同机制，区分长流与短流优化资源利用，已在超大规模数据中心试点。 光交换与 CPO、OIO 等技术互补，适配 800G/1.6T/3.2T 光模块互连，为数据中心提供 “免升级” 架构保障。 新型材料与物理机制探索 相变材料、石墨烯、二维材料等成为研发热点，其独特光学与电学特性推动光开关性能革新，如石墨烯光开关具备超快响应与宽带宽优势。 拓扑光子学、非线性光学等新物理机制应用，实现更低损耗、更高隔离度与更强抗干扰能力，拓展光开关在特殊场景的应用。 应用场景拓展与市场下沉 AI 数据中心成为增长核心，OCS 用于 GPU/TPU 集群互联，谷歌 TPUv5/6 集群规模部署 OCS，带动 MEMS 芯片与 1.6T 光模块需求。 5G/6G …

光开关的发展趋势是什么？ Read More »

MT跳线的定义、特点与应用场景

5G 通信技术, MPO/MTP 光纤通信技术, 企业网络及物联网 / By

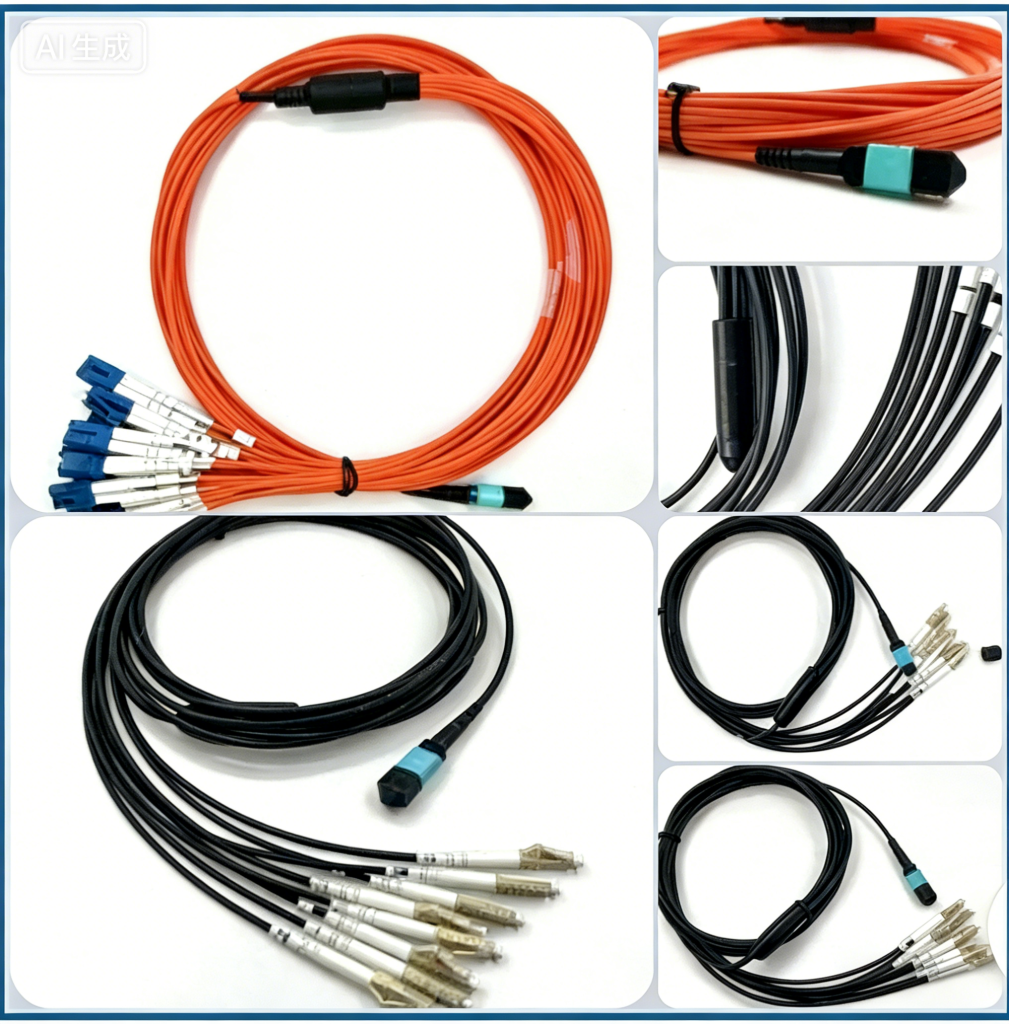

MT 跳线的定义 MT 跳线是指采用MT 系列连接器（如 MT-RJ、MPO/MPT 等）的多芯光纤跳线，其核心部件为 MT 插芯。MT 插芯端面带有两个直径 0.7mm 的精密导引孔，通过与导引针配合实现精准定位，可同时容纳 2~72 芯光纤（常见为 12 芯、24 芯），适用于高密度、多通道的光纤链路连接。 MT 跳线的核心特点 高密度多通道传输 单根 MT 跳线可集成多芯光纤，相比 LC、SC 等单芯 / 双芯跳线，大幅减少布线数量，节省机柜、配线架的空间资源，尤其适配数据中心等高密度布线场景。 精准定位与低损耗 依靠插芯的导引孔与导引针的机械耦合，实现光纤芯径的高精度对准，插入损耗低（通常≤0.3dB），回波损耗高（≥40dB），信号传输稳定性强。 快速插拔与易维护 连接器采用卡扣式或推拉式结构，插拔操作便捷，无需额外工具，可显著提升布线、扩容和维护的效率。 兼容性强 支持单模（OS2）、多模（OM1/OM2/OM3/OM4）光纤类型，可与 MT 系列的适配器、光模块、预端接光缆等配套使用，适配不同传输需求。 部分型号具备工业适应性 工业级 MT 跳线采用加固外壳和耐候线缆，可耐受一定的振动、防尘、高低温环境，适用于基站、工业控制等场景。 MT 跳线的应用场景 数据中心高密度互联 这是 MT 跳线的核心应用场景，用于服务器与 TOR 交换机、核心交换机堆叠、光配线架（ODF）与设备间的跳接，依托多芯特性实现集约化布线，降低机房管理难度。 光纤到户（FTTH）局端 / 分配点 在电信机房 OLT 设备与光分路器、小区光分配箱的跳接中，MT 跳线简化大规模用户接入的布线流程，提升局端空间利用率。 企业园区 …

MT跳线的定义、特点与应用场景 Read More »

光纤收发器≠光纤连接器 核心区分说明（适配技术文档 / 选型 / 培训）

企业网络及物联网, 其他通信技术 / By

光纤收发器不是光纤连接器，二者在产品定位、核心功能、物理形态上存在本质差异：前者为有源光电转换设备，后者为无源光纤连接组件，且光纤连接器是光纤收发器光口实现信号接入的核心配套部件。以下从核心参数、差异对比、应用链路及实操要点展开详解，精准适配技术文档编制、产品选型与现场运维场景。 一、核心定义 + 关键信息（精准区分） （一）光纤收发器（有源设备） 核心定义：实现电信号 ↔ 光信号的双向转换，自带独立外壳、供电接口与状态指示灯，是铜缆（网线）网络与光纤网络互联互通的光电转换桥梁。 ▶ 核心接口配置 光口：兼容 SC/LC/FC 等规格，用于接入带光纤连接器的光纤跳线，完成光信号传输； 电口：RJ45 标准网口，直接连接网线，对接交换机、电脑、服务器等电信号设备； 指示灯：PWR（电源状态）、FX（光链路通断）、TX（电链路通断）、LINK/ACT（数据收发）； 电源接口：需外接电源适配器供电，属于有源工作设备。 ▶ 核心技术参数 单 / 多模、单 / 双纤、传输速率（百兆 / 千兆）、传输距离（0-120km）、工作波长（1310nm/1550nm）。 （二）光纤连接器（无源组件） 核心定义：预制在光纤跳线、尾纤两端的连接部件，用于光纤与设备光口、光纤与光纤之间的可插拔式对接，是光纤链路的接口插头，无供电需求、无任何信号转换能力，仅完成物理与光学通路衔接。 ▶ 核心技术参数 插入损耗（UPC≤0.2dB）、回波损耗（APC≥60dB）、端面类型（UPC/APC）、适配光纤类型（单模 / 多模）。 二、关键差异对比表（精准区分，一目了然） 对比维度 光纤收发器 光纤连接器 本质属性 有源网络设备（必须供电） 无源连接组件（无需供电） 核心功能 电信号↔光信号 双向转换 光纤与设备 / 光纤的机械 + 光学连接 形态尺寸 独立盒式 / 机架式，体积较大 小型接头结构，集成于跳线 / 尾纤两端 …

光纤收发器≠光纤连接器 核心区分说明（适配技术文档 / 选型 / 培训） Read More »

光纤收发器有哪些类型?

企业网络及物联网, 其他通信技术 / By

光纤收发器可按照传输介质、速率、结构形态、工作模式、温度等级等多个维度进行分类，不同类型的产品适配不同的应用场景，具体分类及特点如下： 按光纤类型分类 多模光纤收发器 适配多模光纤（OM1/OM2/OM3 等），传输距离较短，一般在2km~5km范围内，多模光纤芯径较大（常见 50μm/62.5μm），成本相对较低，适合楼宇内部、短距离园区等近距离网络互联场景。 单模光纤收发器 适配单模光纤，传输距离远，根据模块规格不同可覆盖10km~80km，部分长距型号可达 120km，单模光纤芯径小（通常 9μm），信号衰减小，适用于跨城市、偏远地区基站等长距离数据传输场景。 按传输速率分类 百兆光纤收发器 端口速率为 100Mbps，是早期网络的主流设备，支持快速以太网标准，适用于对带宽要求不高的场景，如普通办公网络、老式监控系统的光电转换。 千兆光纤收发器 端口速率为 1000Mbps（1Gbps），兼容百兆速率，能满足高清监控、企业千兆内网、中小型数据中心互联等大带宽需求，是目前市场的主流型号。 万兆光纤收发器 端口速率为 10Gbps，支持万兆以太网标准，适配大型数据中心、运营商骨干网、超高清视频传输等超高带宽场景，传输距离可覆盖 10km~40km，部分型号支持更长距离传输。 按结构形态分类 桌面式光纤收发器 体积小巧，通常为独立单台设备，支持壁挂或桌面摆放，适配小型办公室、家庭作坊、单点位监控等分散式、小批量部署场景，安装便捷且成本较低。 机架式光纤收发器 为标准 19 英寸机柜设计，可集成多个收发器模块（常见 16 口 / 24 口），支持集中供电和统一管理，配备状态指示灯和管理接口，适用于机房、弱电间等集中化网络部署环境，便于维护和扩展。 导轨式光纤收发器 采用工业导轨安装设计，体积紧凑，适配工业控制柜、户外配电箱等场景，可与 PLC、工业交换机等设备并排安装，常用于工业自动化产线的通信组网。 按工作模式分类 单纤双向（BIDI）光纤收发器 仅需一根光纤即可实现光信号的收发，通过不同波长（如发射 1310nm、接收 1550nm）区分收发光路，能大幅节省光纤资源，适合光纤线路资源紧张的场景，如老旧园区改造、运营商专线接入。 双纤双向光纤收发器 需要两根光纤分别负责收和发信号，波长通常一致，技术成熟且传输稳定性高，是传统组网的常用类型，适用于光纤资源充足的新建网络。 自适应光纤收发器 支持速率自适应（如自动识别百兆 / 千兆）和全双工 / 半双工模式自适应，无需手动配置，即插即用，降低了部署和调试门槛，适合非专业人员安装的场景。 按温度等级分类 商业级光纤收发器 工作温度范围为0℃~50℃，适用于室内常温环境，如办公室、机房、楼宇弱电间等，成本较低，是民用和普通商用场景的主流选择。 工业级光纤收发器 工作温度范围可达 **-40℃~85℃**，具备防尘、防浪涌、抗电磁干扰的特性，支持宽电压输入，适用于工业车间、矿山、油田、户外监控等恶劣环境，能保障极端条件下的通信稳定。

多模光纤（Multimode Fiber, MMF）：定义、原理、特性及光通信应用

5G 通信技术, 企业网络及物联网 / By

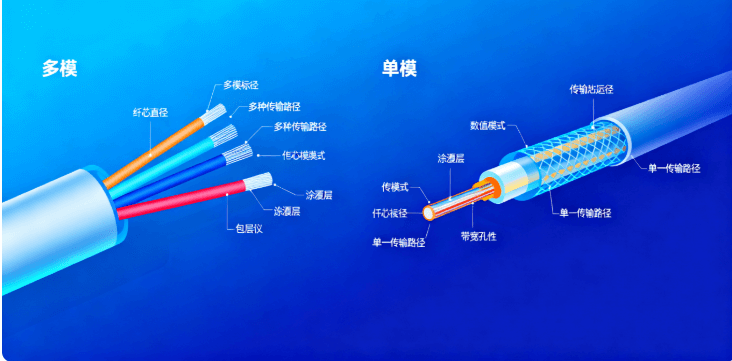

多模光纤是光通信领域核心传输介质之一，其核心特征是纤芯直径较大（典型值 50μm 或 62.5μm），允许多路不同角度的光信号（即 “多模”）同时在纤芯中传输，适用于中短距离、中低速率的光信号传输场景。以下从专业角度系统解析其关键信息： 一、核心原理：“多路径传输” 的本质 光纤的传输基础是光的全反射：光信号从纤芯射入，在纤芯与包层（折射率低于纤芯）的界面发生全反射，从而沿光纤向前传播。 多模光纤的纤芯直径远大于单模光纤（单模纤芯仅 9μm），足够容纳多个 “传播模式”（可理解为光信号的不同传播路径）。例如：部分光信号沿纤芯中轴线直线传播（基模），部分光信号以一定角度斜射传播（高次模），多路信号并行传输但最终同步到达接收端。 关键参数：数值孔径（NA） 是多模光纤的核心指标，反映其收集光信号的能力（NA 越大，接收光的角度范围越广，越易与光源耦合），典型多模光纤 NA 值为 0.20 或 0.275。 二、多模光纤的关键特性（与单模光纤对比） 特性维度 多模光纤（MMF） 单模光纤（SMF） 核心影响（光通信应用场景） 纤芯直径 50μm 或 62.5μm（主流） 9μm（标准） 多模纤芯粗，易与 LED、VCSEL 光源耦合，降低光模块成本；单模需配合 LD 光源，成本较高 传输模式 多模（数百至上千个模式） 单模（仅基模） 多模存在 “模式色散”，限制传输距离和速率；单模无模式色散，支持长距离高速传输 模式色散 显著（核心缺陷） 可忽略 多模中不同路径的光信号到达时间差，导致信号畸变，速率越高、距离越长越明显 传输距离（典型） 10Gbps：≤300m（OM4）、≤550m（OM5）；40Gbps：≤100m（OM4）、≤150m（OM5） 10Gbps：≤10km；100Gbps：≤80km（无中继） 多模适用于机房内部、楼宇间短距互联；单模用于骨干网、长途传输 光源类型 LED（低速）、VCSEL（高速，如 10G/40G/100G） LD（激光二极管，高速长距） VCSEL 光源成本远低于 LD，是多模光纤在数据中心广泛应用的核心原因 带宽（MHz・km） OM1：200；OM2：500；OM3：2000；OM4：4700；OM5：5000 …

多模光纤（Multimode Fiber, MMF）：定义、原理、特性及光通信应用 Read More »

光纤跳线和尾纤的应用场景分别有哪些？

企业网络及物联网, 其他通信技术, 数据中心应用 / By

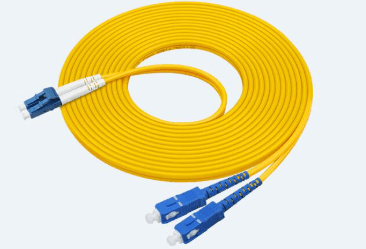

光纤跳线和尾纤的应用场景完全围绕其核心特性展开：光纤跳线因 “两端带接头、即插即用”，适配短距离直连场景；尾纤因 “单端带接头、一端裸纤”，适配熔接过渡场景，且两者常配合完成完整光链路搭建，具体应用场景如下： 一、光纤跳线（Optical Fiber Patch Cord）的应用场景 核心关键词：即插即用、短距离直连、设备 / 端口互联，无需熔接，直接通过接头对接，适配各类 “快速搭建短链路” 需求： 数据中心内部短距互联 服务器光网卡与机架顶部（ToR）交换机光口的直接连接（如 LC-LC 1m/2m 跳线）； 数据中心脊叶架构中，叶交换机与脊交换机的端口互联（如 QSFP 封装的高速跳线）； 存储阵列（SAN）与服务器的光口对接，支撑高速数据读写（如 FC 接口跳线）。 机房设备与配线架互联 ODF（光纤配线架）与光端机、光模块、光交换机等设备的短距离连接（如 SC-SC 3m/5m 跳线）； 弱电间分光器与光猫的连接（FTTH 场景，如 SC-LC 0.5m/1m 跳线）； 测试设备与待检测光器件的临时连接（如光功率计、OTDR 与光模块的测试链路搭建）。 企业 / 园区短链路搭建 办公室路由器光口与交换机光口的互联，扩展网络覆盖； 监控系统中，网络摄像头（带光口）与硬盘录像机的直接连接（如 ST-SC 2m 跳线）； 会议室投影、显示设备与信号源（如高清播放器）的光信号传输（HDMI-over-Fiber 跳线）。 临时链路与应急场景 设备维修时，临时替代故障链路的短距离连接； 展会、活动现场的临时光网络搭建（如舞台灯光、音视频设备的高速信号传输）。 二、尾纤（Pigtail）的应用场景 核心关键词：熔接过渡、光缆成端、设备 / 光缆引出，需通过熔接机将裸纤端与其他光纤连接，适配 “光缆与设备 / 配线架的过渡” …

光纤跳线和尾纤的应用场景分别有哪些？ Read More »

AOC 光纤的定义，应用特点及案例

5G 通信技术, 数据中心应用 / By

AOC 光纤（即有源光缆，Active Optical Cable）是一种集成了光电转换组件的高速传输线缆，核心是在光纤两端内置光模块（含激光器、光电探测器等），实现电 – 光 – 电信号的自动转换，无需额外配置独立光模块。 一、AOC 光纤的定义 AOC 是将光收发模块、光纤缆线、驱动芯片集成于一体的成品线缆： 两端接口（如 SFP+/QSFP+）符合标准可热插拔规格； 内部通过激光器（如 VCSEL）将电信号转光信号，经光纤传输后，由光电探测器还原为电信号； 需从设备取电（或外部供电），属于 “有源” 传输介质。 二、AOC 光纤的应用特点 1. 核心优势 高带宽 + 长距离：支持 10G/25G/40G/100G/400G/800G 等速率，多模版本传输距离可达 100-300 米（单模版本支持数公里），远超铜缆（DAC 通常≤5 米）。 抗干扰 + 低时延：光纤传输不受电磁干扰（EMI），适合强电磁环境；光信号传输延迟极低（微秒级），满足金融交易、HPC 等实时性场景。 轻便易部署：重量仅为铜缆的 1/4，体积更小，适合数据中心高密度布线；即插即用，无需额外配置光模块或跳线。 成本可控：集成光模块后，整体成本低于 “独立光模块 + 光纤跳线” 的组合。 2. 典型应用场景 数据中心：服务器与 ToR 交换机互联、交换机堆叠、脊叶拓扑高速链路。 高性能计算（HPC）：超算节点、AI/ML 集群的低时延数据交换。 存储网络（SAN）：NVMe-over-Fabric 设备、全闪存阵列的高速连接。 特殊场景：音视频转播、工业控制（强电磁环境）、建筑间短距离链路。 3. 局限性 故障需整体更换（无法单独替换光模块）； 出厂后长度固定，无法灵活调整； 功耗略高于铜缆（但低于独立光模块）。 …

AOC 光纤的定义，应用特点及案例 Read More »

MTP/MPO 8 芯光纤跳线：定义、特点与应用场景

MPO/MTP 光纤通信技术, 数据中心应用 / By

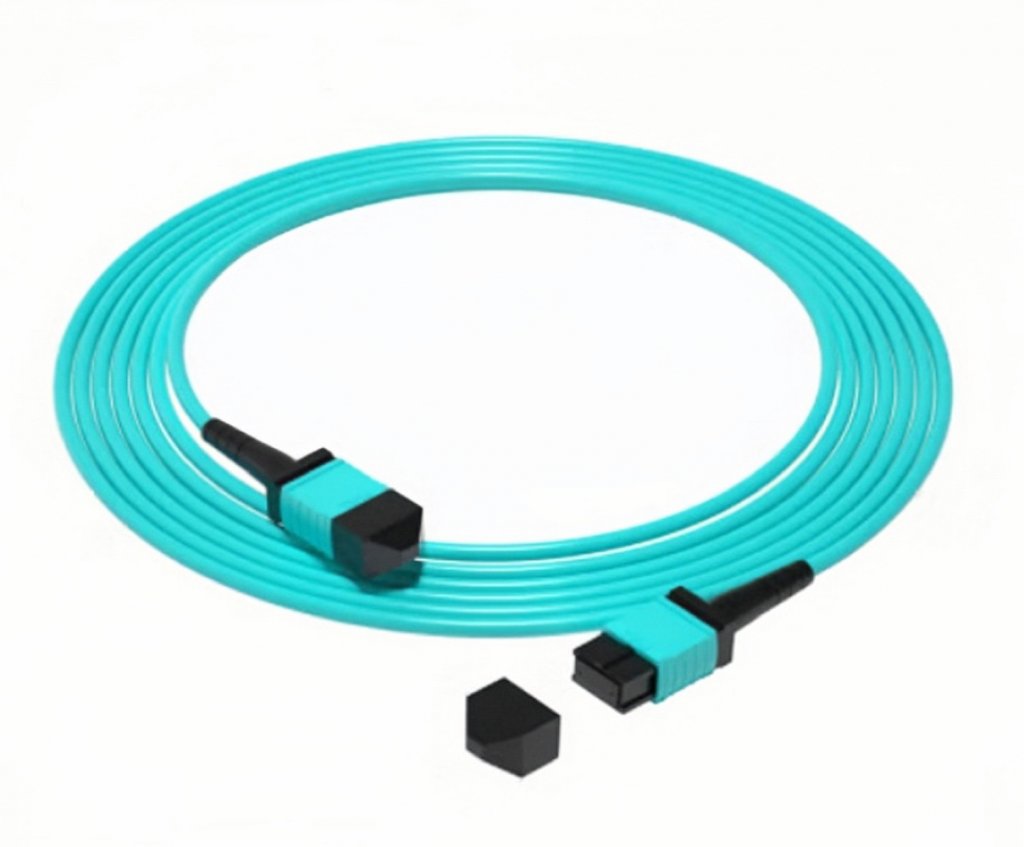

MTP/MPO 8 芯光纤跳线是一种采用 MTP（机械转移推拉）或 MPO（多光纤推拉 – on）高密度连接器的光纤传输组件，核心特征是单连接器内集成 8 根光纤纤芯，专为满足高速、高密度数据传输需求设计，广泛应用于数据中心、云计算设施等场景。 一、核心定义与结构 MTP/MPO 8 芯光纤跳线的核心是 MTP/MPO 连接器，该连接器采用精密陶瓷插芯，将 8 根光纤按固定排列方式封装在同一接口内，搭配低损耗光纤线缆（常见单模 G.652D/G.657A 或多模 OM3/OM4/OM5）组成完整传输链路。连接器外壳通常采用耐用工程塑料，内置精准导向结构，确保插拔时光纤对准精度，降低插入损耗。 二、关键特点 高密度传输：单连接器集成 8 芯光纤，相比传统 LC 连接器，可大幅节省配线架空间，提升机柜利用率，适配数据中心高密度布线需求。 低损耗性能：陶瓷插芯的高精度研磨的精准对准设计，使插入损耗通常低于 0.3dB，回波损耗高于 50dB，保障信号传输稳定性。 便捷插拔操作：采用推拉式锁定结构，插拔力度小，且可重复插拔次数达数千次，降低施工和维护成本。 灵活适配性：支持单模、多模多种光纤类型，可匹配 10G、40G、100G 等不同速率的传输设备，兼容性强。 三、典型应用场景 数据中心内部互联：用于服务器与交换机、交换机与存储设备之间的短距离高速连接，支持大规模数据并行传输。 云计算与超算中心：满足海量数据处理时的高带宽需求，适配云计算平台的高密度设备部署架构。 电信骨干网接入：作为骨干网与数据中心的连接链路，助力实现高速数据回传与分发。 企业级网络升级：适用于大型企业、金融机构等对传输速率和稳定性要求较高的内部网络改造。 如果需要基于网页原文重写，你可以先完成网页的访问验证，获取文章全文后发给我。要不要我帮你整理一份MTP/MPO 8 芯光纤跳线的技术参数对照表，方便你直接参考使用？

MPO光纤技术：提升数据中心性能的利器

Leave a Comment / MPO/MTP 光纤通信技术, 企业网络及物联网, 其他通信技术 / By

随着云计算、大数据、人工智能等应用的不断发展，数据中心的规模和性能需求不断提高。为了满足这些需求，传输速率、带宽和可靠性成为了关键指标。而MPO光纤技术作为一种高速、高密度的连接方案，正在逐渐成为数据中心建设和升级的首选。   MPO光纤技术是一种基于多纤维光缆的连接方式，通过MPO接头连接多个光纤，实现高密度的光纤连接。相比传统的单纤维光缆连接方式，MPO光纤技术具有以下优势：   高速传输：MPO光纤技术支持高达40Gbps甚至更高速率的数据传输，可以满足数据中心高速传输的需求。   高密度连接：MPO接头的设计可以连接多个光纤，实现高密度连接，减少光纤使用量和连接器数量，提高数据中心的空间利用率。   简单可靠：MPO光纤连接器的设计简单可靠，不需要进行复杂的对接过程，大大降低了维护成本。   灵活可扩展：MPO光纤技术可以根据需求扩展连接数量，可以在保证高速传输的同时，满足数据中心不断增长的需求。   除了上述优势，MPO光纤技术还可以应用于多种场景，如机房互联、数据中心内部网络、数据中心与数据中心之间的互联等。在实际应用中，MPO光纤技术可以与其他技术结合使用，如InfiniBand、Ethernet等，形成更加强大的数据中心互联架构。   总的来说，MPO光纤技术作为一种高速、高密度、简单可靠、灵活可扩展的连接方案，正在成为数据中心建设和升级的首选。在未来的数据中心发展中，MPO光纤技术将发挥越来越重要的作用，助力数据中心实现更高效、更可靠的运行。
