一、基础定义

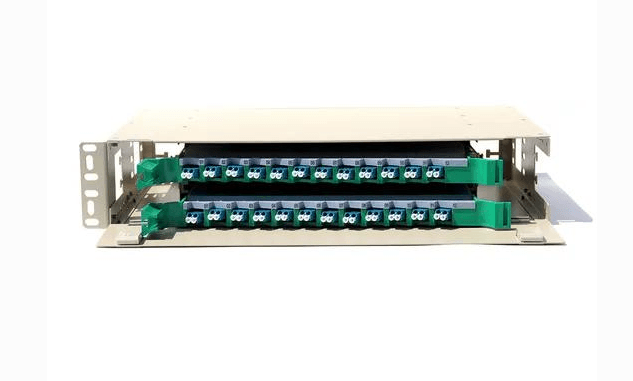

24 口 48 芯 ODF，属于19 英寸标准机架式光纤配线单元，常规 1U 高度。 这里的 24 口是24 个 LC 双工端口，1 个 LC 双工端口容纳 2 芯光纤，24×2=48 芯，因此叫 24 口 48 芯，是机房常用高密度 ODF。
注意区分：如果是 SC 单工口，24 口就只有 24 芯；这款默认是 LC 双工结构才到 48 芯，也有面板可更换适配器类型（SC、FC）。
二、结构组成
- 机架外壳：冷轧钢板，静电喷塑，黑色 / 灰色为主，1U 高度，适配标准服务器机柜；大多是抽拉式托盘结构，可以向外抽出，方便在机柜外熔接光纤、理线。
- 前面板端口区：24 个双工卡位，用来固定 LC 双工适配器（法兰）；也可更换面板，换成 SC、FC 适配器组合。
- 内部熔接盘：内置熔接托盘、热缩管卡槽，光缆进来后，光纤在托盘内熔接尾纤，放置熔接保护热缩管。
- 理线构件：光纤绕线柱、理线环、扎带位，用来收纳富余光纤，控制弯曲半径，避免光纤折损。
- 附件：机柜安装挂耳、螺丝、扎带、标识标签纸。
三、两种出货版本（采购很关键）
- 空架（空 ODF）：只有架子、托盘，不含适配器、尾纤，适配器、尾纤单独采购，适合自己搭配 SC/APC、FC 适配器，和你前面物料配套。
- 满配款：含 LC 双工适配器、配套尾纤，到手可以直接熔接使用。
四、工作原理
室外 / 机房主干光缆 → 进入 ODF 内部熔接盘，剥纤熔接尾纤 → 尾纤一端接在适配器后侧 → 适配器前侧用光纤跳线，对接交换机、光传输设备、光模块，实现光纤线路的转接、调度、测试。 作用就是集中管理光纤熔接点，保护熔接头，方便后期换线、巡检。
五、主要参数（常规款）
- 规格：19 英寸、1U，24 双工口，总容量 48 芯
- 适配光纤：单模 G.652D/G.657A、多模 OM3/OM4 都支持
- 插入损耗：由适配器和跳线决定，ODF 架子本身几乎不引入损耗
- 弯曲半径：光纤静态≥30mm
- 工作温度：-40℃～+60℃，室内使用，防护等级 IP20（室内防尘，不防水）
- 安装方式：机架固定安装
六、应用场景
通信机房、数据中心、弱电智能化、安防监控、CATV 广电机房、专网系统，主干光纤汇聚、光纤链路集中配线。
七、选型重点 & 避坑
- 确认适配器类型：默认 LC 双工；如果你要用上你之前 SC/APC 法兰、FC 尾纤，要选可更换面板的款式，换成 SC 单工或者 FC 法兰面板，此时芯数会变化。
- 分清单工 / 双工：单工 1 口 = 1 芯，双工 1 口 = 2 芯，很多供应商描述容易混淆。
- 抽拉式 vs 固定式：抽拉款熔接施工更方便；固定式便宜，但熔接操作空间小。
- 区分：48 口 48 芯是 48 个单工口，24 双工 48 芯不是同一种
