MPO-LC 集束跳线（分支型）

5G 通信技术, MPO/MTP 光纤通信技术, 数据中心应用 / By

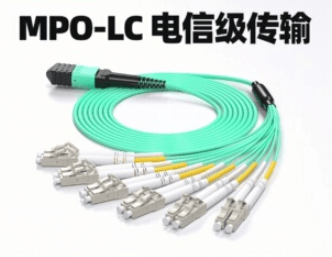

MPO-LC 集束（分支 / 扇出）跳线，它是数据中心高密度布线的核心转接线材，一端为多芯 MPO（MTP 是其高精度注册商标版本）连接器，另一端通过扇出分支器，分成若干根 LC 双工跳线，实现多芯并行链路到单芯设备接口的无缝转换。

结构与常见规格

  1. 结构组成：MPO 公 / 母头（带定位针 / 无针） + 主干光缆 + 一体化分支扇出盒 + 多根 LC 双工尾缆；工厂预端接、100% 测试，现场无需熔接
  2. 主流芯数与对应 LC 数量
    • 8 芯 MPO → 4 对 LC 双工（适配 40G QSFP+ SR4 转 4×10G SFP+）
    • 12 芯 MPO → 6 对 LC 双工（适配 100G QSFP28 SR4 转 4×25G、或传统 12 芯布线）
    • 24 芯 MPO → 12 对 LC 双工（面向 400G/800G 场景的高密度分支）
  3. 光纤类型与极性
    • 多模：OM3（水绿）、OM4（紫红）、OM5；单模：G.652D/G.657A1；护套常为 LSZH 阻燃材质
    • 极性 A/B/C 是关键，必须与光模块 / 交换机配置匹配，避免收发交叉错误
  4. 损耗指标：MPO 端低损≤0.35dB，LC UPC 端≤0.25dB，APC 端回波损耗更高（≥60dB）
核心应用场景
  • 数据中心 40G/100G/400G 交换机（QSFP+/QSFP28）转接到 10G/25G/100G 服务器 / 接入交换机（SFP+/SFP28）
  • 机房 ODF/MPO 配线架与设备 LC 端口的高密度互连
  • 批量改造老旧 LC 布线，平滑升级到高速并行光网络，节省机柜空间 70%+，部署效率翻倍

选型与使用要点

  1. 确认极性（A/B/C 型），尤其 QSFP 光模块常要求 B 极性；
  2. 区分 MPO公头（有定位针）/ 母头（无针），防止插损或端面划伤；
  3. 多模选 OM3/OM4/OM5，单模根据传输距离选 G.652D 或 G.657A1（弯曲不敏感）；
  4. 优先用工厂预端接产品，严禁现场直接熔接分支端；
  5. 清洁时用专用光纤清洁笔 / 无尘布 + 异丙醇，MPO 端面和 LC 插芯都要避免污染。

补充区分

  • MTP 是 US Conec 的注册商标，属于 MPO 的高性能版本，在插芯精度、重复性、抗插拔次数上更优，常用于核心机房；市场上常把两者混称。
